Smart＆Disc-jointとは？

やあ。僕の名前はオイルダンパーくん。

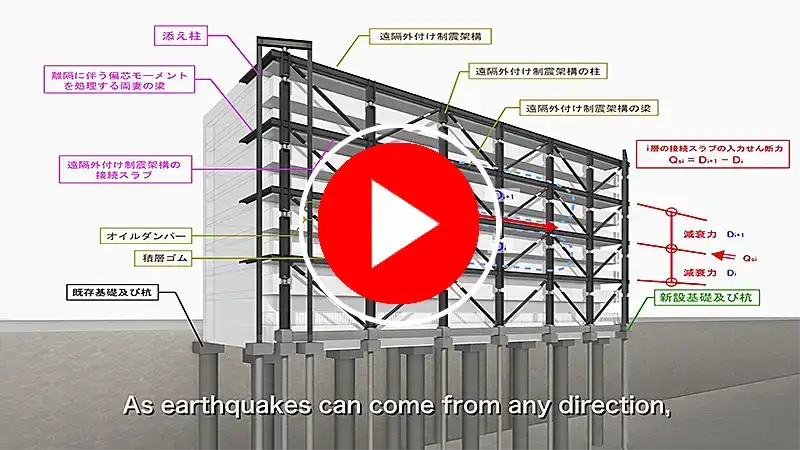

オイルダンパーというのは、耐震補強の骨格のこと。あの斜めにわたってる鉄柱のようなものだよ。地震で建物が揺れても、僕たちが建物を支えるんだ。

そうはいかないんだ。
単に鉄柱だと地面からの強い揺れのエネルギーをそのまま建物に伝えることになるよね？確かに建物は壊れないかもしれないけど、中にあるものがひっくりかえってしまうんだ。そこで、僕たちオイルダンパーは、ショックアブソーバー（緩衝器）として、エネルギーを吸収できるよう、柔軟に伸び縮みする仕組みを持っているんだよ。

ショックをやわらげる仕組みには、「摩擦系」「金属疲労系」など色んな種類があるけど、この工法の仕組み、つまり僕は「オイルダンパー」なんだ。オイルダンパーは、油圧の力を使って揺れをゆるやかに吸収できるし経年劣化に対しても強いんだ。

いや、みんなを守るのは僕だけじゃないんだ。僕の大切な仲間たちを紹介します！

こんにちは。私は積層ゴムちゃんよ。私の体は何枚ものゴムと、何枚もの鋼の鈑が交互に折り重なってできているの。

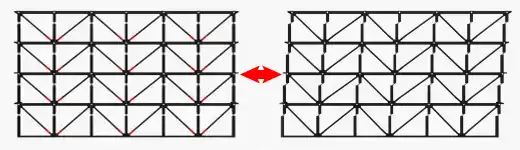

この図で、オイルダンパー以外にも形を変えている部分があるのが分かるかしら？

そうなの。私はこの時、体をいわばひし形のように変えながら揺れに対応しているのよ。

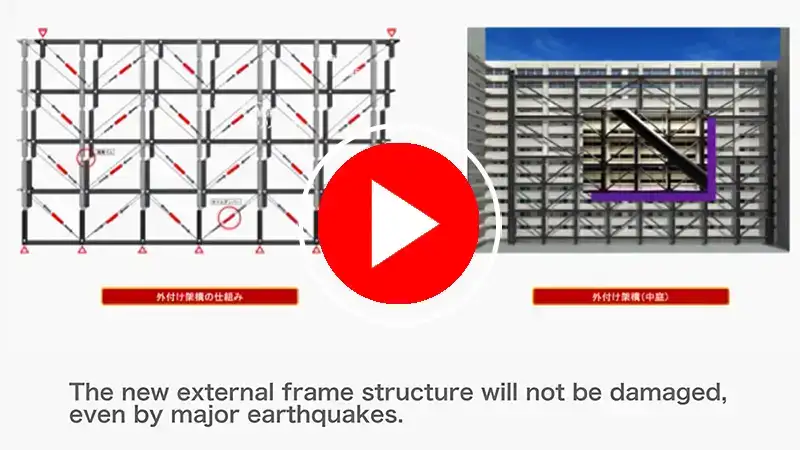

オイルダンパーくんはとてもよく揺れを吸収してくれるんだけど、建物を守るにはもう一つ大切なことがあるの。それが、オイルダンパーくんたち、補強フレームの動きと、建物本体の動きを一致させることなの。そうしないと建物が壊れてしまう可能性もあるの。
そこで、この工法では、すべての縦の支柱のつなぎ目に私たち積層ゴムを入れたんだ。

そうなの。それぞれの柱が独立した動きができる構造を作ることで、安心できる耐震性能を実現したの。これって他の工法にはない、とってもすごい発明なんだって！

やあ。モヒカン頭がトレードマーク、ディスクアンカーくんだゼ。

おっと、大事なことを忘れてないかい？オイルダンパーくんたちがいる補強フレームも建物本体としっかりつながないと役に立たないんだゼ。

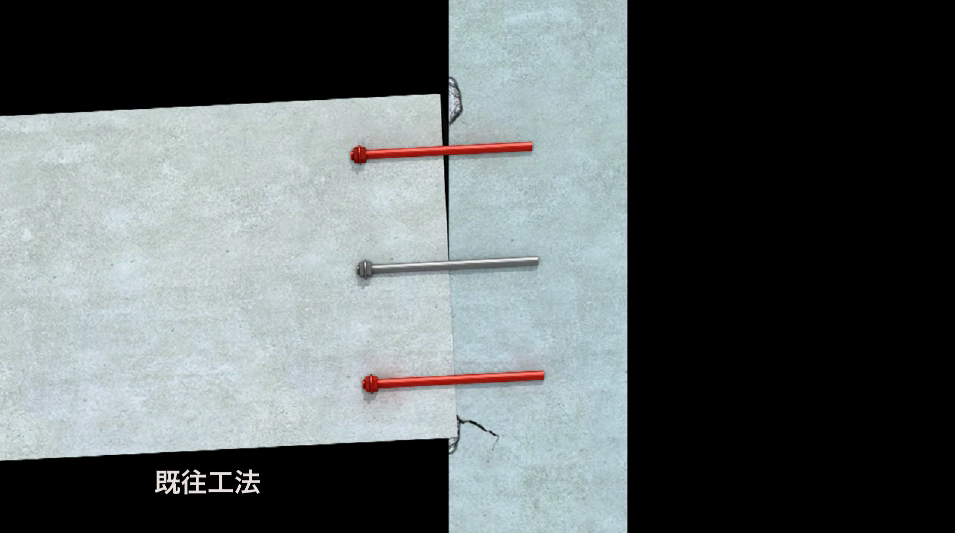

そうとも。これを見てみな。これが今までの固定方法。地震の揺れで接合部がぶつかり合って、建物本体の梁が壊れていくことが考えられるんだ。

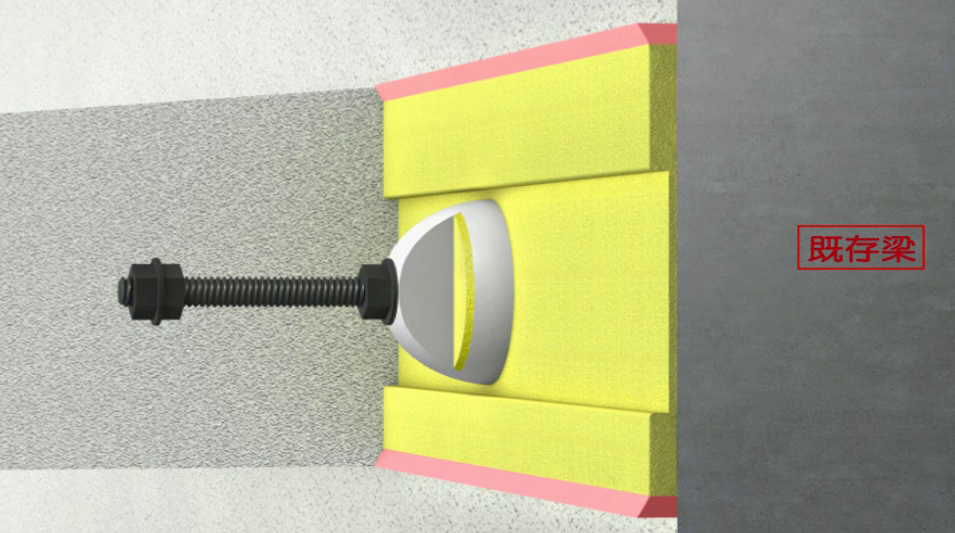

一方、おいらピン支承対応型ディスクアンカーってヤツは、接合部が揺れでズレても、梁を壊さないし、アンカーボルトが抜けてしまう確率もきわめて低いんだゼ。これはおいらの丸い頭の形と、おいらの周りを貼りつけた低反発剤のチカラなんだ。

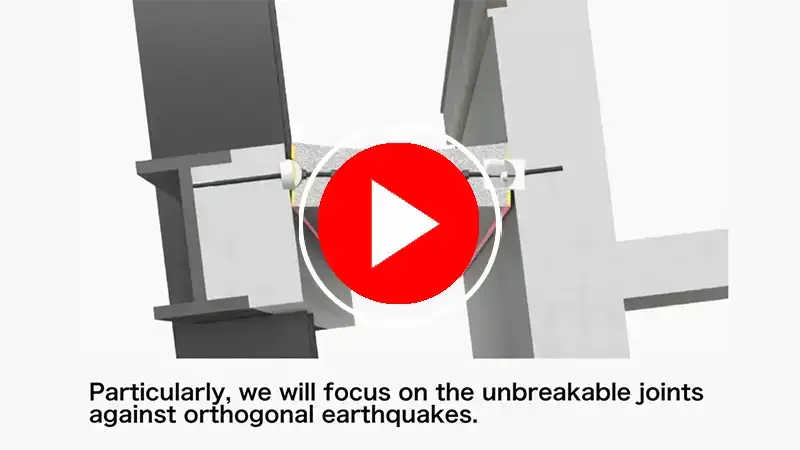

これまでの工法との違いが分かる動画があるから、ぜひ見てみてくれよな！

どうも！プレミアムアンカーさんですよ。

足元を固定している。建物本体と固定している。僕がいれば、地面に杭をうたなくても固定できるんだ。

そうなんだ。なぜかいうと、今までのアンカーボルトに比べて、僕の引っ張り抵抗力は桁違いだからよっぽどのことがないと抜けない。さらに経年劣化にも耐える、自分で言うのもなんだけど理想的な固定方法なんだ。

僕の足の部分にあたる丸く広がった定着板は引っ張る力に対して、四方八方に抵抗力を発揮。それから僕の胴体にあたるアンカーボルトとグラウト材が建物本体の壁にがっちりと食い込んでいるから強いんだ。

実は今まで、アンカーボルトと本体の接着には接着剤が使われることが多かったんだ。でも接着剤は年月が経つと硬化したりやせたりして、いつかボルトが抜けやすくなる時がくるんだ。僕、プレミアムアンカーは、接着剤を使わない。アンカーボルトを覆ったグラウト材は無機系なので、まずやせてくることがない。しかもアンカーボルトもさびさせない。だから経年劣化に強いんだ。

そうなんだ。僕はいろんな場所とパターンで構造物をつなぐことができるんだ。建築工事だけじゃなく、仮設工事で部材を留め付けるものにも有効だよ。
